| 部 件 |
項 目 |
詳 細 規 格 |
| 投影系統 |
視野 |
300 x 200 mm |
| |
放大倍率 |
10x 20x 50x |
| 透視照明系統 |
鹵素, 冷光源 |
12 V, 100 W |
| 冷卻離心機 |
箱體容量 |
700 L |
| 磨頭旋轉能力 |
旋轉軸 |
Z ±30° |
| 手動/CNC控制 |
α -15° |
| 磨削行程 |
行程長度 無級調控 |
W2 0-100 mm |
| 行程速度 無級調控 |
0-150 strokes/min. |
| 磨削主軸 |
主軸電機 |
1.5-2.2 kW |
| 主軸轉速 |
最大 15'000 rpm |
| 砂輪直徑 |
最大 200 mm, 最小 40 mm |
| 工作行程范圍 |
表面寬度 |
X 200 mm |
| 表面深度 |
Y 90 mm |
| 砂輪轉換裝置 |
砂輪數量 |
4 (Φ 200 mm) |
| 轉換時間(包括定位時間) |
120 s. |
| 辨析率 |
CNC工作軸 |
0.0001 mm |
| CNC輔助軸 |
0.001 mm |
| 旋轉軸 |
0.001° |
| 加工臺面 |
臺面大小 |
650 x 380 mm |
| 高度調整 |
W1 80 mm |
| X軸工作行程范圍 |
U1 100 mm |
| Y軸工作行程范圍 |
V1 50 mm |
| 不同加工工件的工作行程: |
|
|
| 平面加工 |
最大磨削高度 |
95 mm |
| 最大工件高度 |
270 mm |
| 圓周加工 |
最大工件直徑 |
300 mm |
| 機器體積 |
W x D x H (cm) |
210 x 200 x 200 |
| 重量 |
4000 kg |
 |

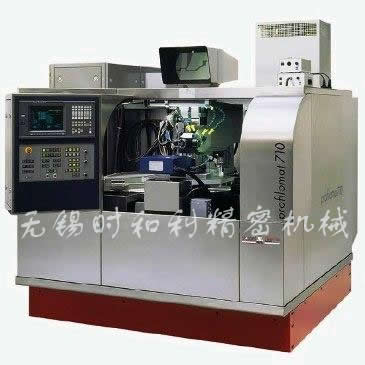

- pm710是最新開發的標準機械系統。
- pm710的一些特性設計是完全的革新。
- 這款機器可以相當高的提升您生產過程中的自動化程度
和工作效率。
|
