| 部 件 |
項 目 |
詳 細 規 格 |
| 投影屏幕 |
|
Φ500 x 250 mm |
| 放大倍率 |
|
10x, 20x, 50x |
| 磨削行程 |
行程距離 無級調控 |
10 - 80 mm |
| 行程速度 無級調控 |
0 - 150 strokes/min. |
| 砂輪 |
最大直徑 |
175 mm |
| 主軸轉速 |
無級調速 |
500 to 5'000 rpm |
| 磨頭傾斜轉動范圍 |
C軸 水平 |
±12° |
| B2軸 側平面 |
±4° |
| A2軸 垂直 |
-2° to +10° |
| 磨頭行程 |
X軸方向 |
70 mm |
| Y軸方向 |
100 mm |
| 工件行程 |
U軸 |
100 mm |
| V軸 |
70 mm |
| Z2軸 高度調節 |
100 mm |
| 正弦夾具工作臺 |
夾具臺面大小 |
120 x 180 mm |
| 正弦變化范圍 |
0° to 25° |
| 水平旋轉范圍 |
±30° |
| 電源要求 |
|
約 3 kVA |
| 重量 |
|
約 1100 kg |
 |

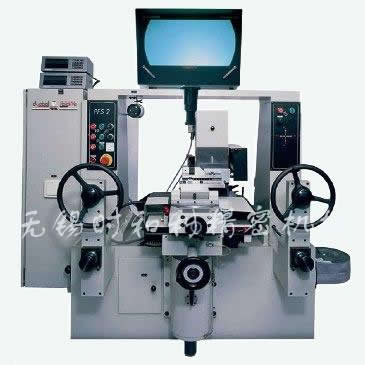

- PFS 02的使用范圍非常廣泛，可加工平面、燕尾
及圓形工件。
|
